Bản vẽ cấp phép xây dựng gồm có những gì?

Ngày đăng: 02/06/2018

2543 Lượt xem

0 Đánh giá

Công ty MẠNH TOÀN THẮNG chuyên thiết kế bản vẽ cấp phép xây dựng tại tỉnh Bình Dương. Bản vẽ cấp phép xây dựng là sơ đồ hệ thống của 1 căn nhà, bản vẽ cấp phép xây dựng nhằm cho chủ đầu tư biết được căn nhà được thiết kế như thế nào và không gian của căn nhà.

Bản vẽ cấp phép xây dựng là 1 phần rất quan trọng trong “hồ sơ xin phép xây dựng nhà ở”.

Bản Vẽ Cấp Phép Xây Dựng Gồm Có:

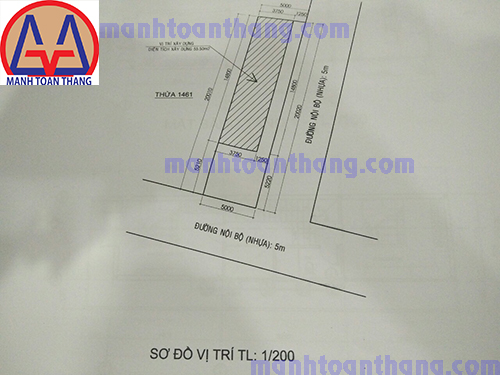

1. Sơ đồ vị trí

Sơ đồ vị trí cho ta biết được căn nhà nằm ở đâu và nằm như thế nào, để chúng ta có thể bắt đầu vẽ bản vẽ chi tiết căn nhà được. Sơ đồ vị trí rất quan trọng phải tuyệt đối chính xác, nếu chênh lệch trong bản vẽ thì chúng ta không thể bắt đầu vào vẽ chi tiết được.

Sơ đồ vị trí

Sơ Đồ Vị Trí

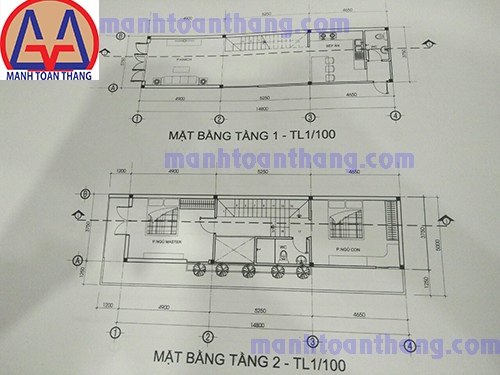

2. Mặt bằng các tầng

Mặt bằng các tầng cho ta biết được chi tiết các phòng trong 1 tầng và cách bố trí nội thất, để sau khi xây dựng nhà chúng ta có thể sắp xếp nội thất hợp lý.

Mặt bằng các tầng

Mặt Bằng Các Tầng

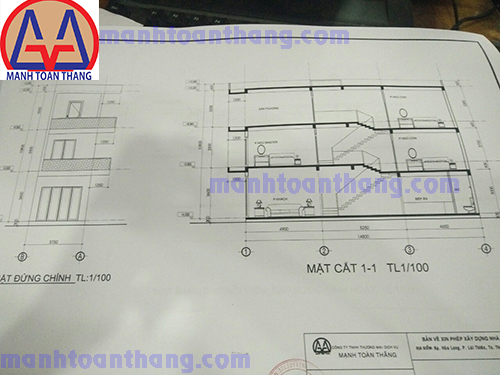

3. Mặt đứng chính và mặt cắt

Mặt đứng chính cho ta biết được bề dáng bên ngoài của căn nhà.

Mặt cắt là khi chúng ta cắt theo phương thắng đứng vuông góc với mặt đất thì chúng ta có được mặt cắt này. Nó cho chúng ta biết được chiều cao của các tầng, khoảng cách giữa các tầng với nhau, cầu thang và cách bố trí trong phòng…

Mặt đứng chính và mặt cắt

Mặt Đứng Chính Và Mặt Cắt

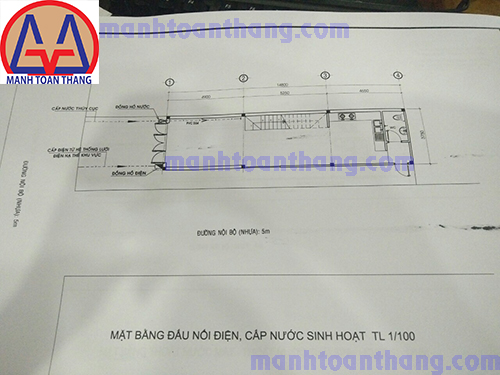

4. Mặt bằng đấu nối điện và cấp nước sinh hoạt

Ở phần này cho ta biết được các nguồn điện trong nhà và nguồn nước trong nhà.

Mặt đấu nối điện và cấp nước sinh hoạt

Mặt bằng đấu nối điện và cấp nước sinh hoạt

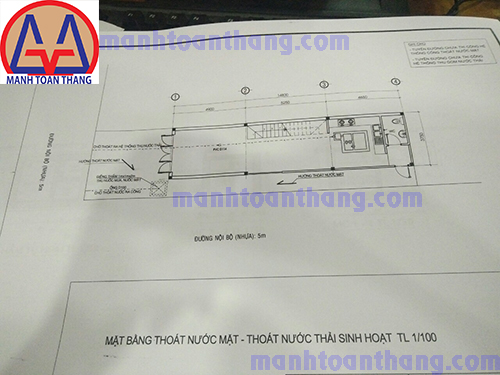

5. Mặt bằng thoát nước mặt và thoát nước thải sinh hoạt

Mặt bằng thoát nước khá phức tạp và quan trọng, trong bẩn vẽ chúng ta phải thiết kế đúng so với mặt bằng nhà , tỉ lệ chính xác.

Xử lý nước thải đặc biệt hữu ích và rất quan trọng trong gia đình. Nhưng đòi hỏi người các KTS và KS phải thiết kết tí mỉ và chính xác để các công nhân thi công 1 cách dễ dàng.

Mặt thoát nước mặt và thải nước thải sinh hoạt

Mặt bằng thoát nước mặt và thoát nước thải sinh hoạt

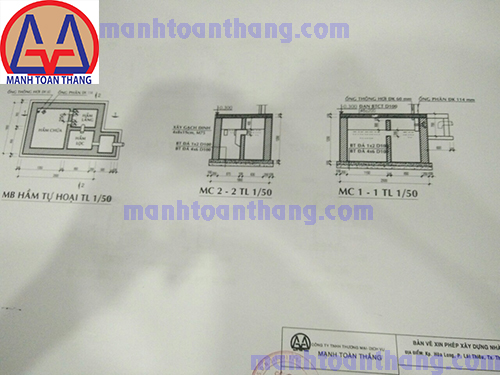

6. Bản vẽ thiết kế hầm cầu

Sơ đồ hầm cầu

Bản vẽ thiết kế hầm cầu

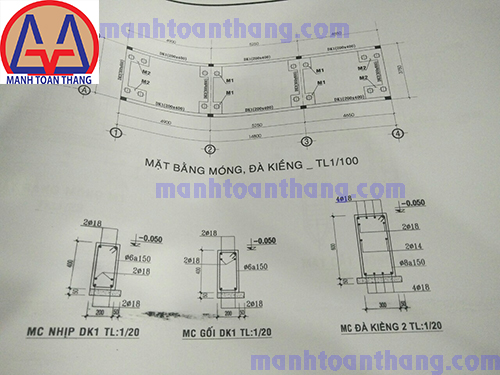

7. Mặt bằng móng, đà kiềng

Mặt bằng móng phải có 1 tỉ lệ kích thước chính xác, để từ cái kích thước trong bản vẻ chúng ta có thể tính toán được khối lượng bê tông chúng ta đổ móng nhà.

Mặt bằng móng, đà kiếng

Mặt bằng móng, đà kiềng

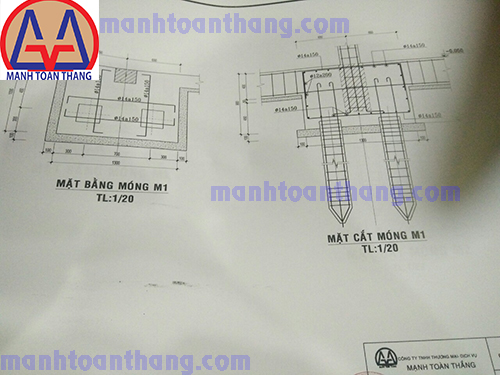

8. Mặt bằng móng và mặt cắt móng

Là một trong những yếu tố quan trọng nhất cần được lưu ý khi xây nhà, kết cấu kỹ thuật xây dựng nằm dưới cùng của căn nhà, nó chịu toàn bộ trong lực của căn nhà.

Mặt bằng móng và mựt cắt móng
