1. Bản vẽ cấp phép xây dựng Tân Uyên

Bản vẽ cấp phép xây dựng Tân Uyên là bản vẽ hình chiếu bằng của các công trình trên khu đất xây dựng. Trên bản vẽ xây dựng thể hiện vị trí các công trình với hộ thống đường sá, cây xanh,... hiện có hoặc dự định xây dựng.

Các loại hình biểu diễn cần thiết khi thiết kế sơ bộ một ngôi nhà: sơ đồ vị trí, các mặt bằng, mặt đứng và mặt cắt.

2. Bản vẽ cấp phép xây dựng Tân Uyên gồm có:

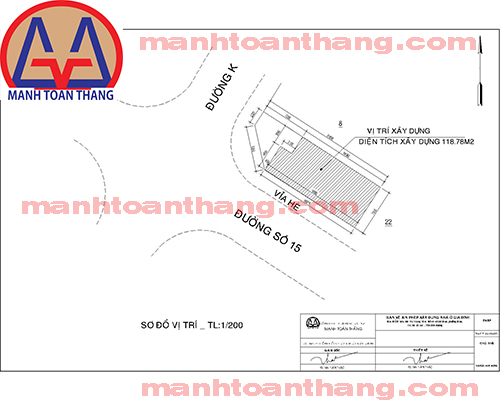

Sơ đồ vị trí:

- Thể hiện vị trí của công trình đang cấp bản vẽ, biết được các con đường xung quanh công trình.

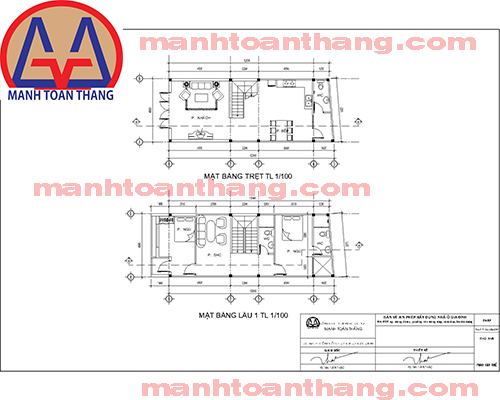

Mặt bằng:

- Hình cắt bằng của ngôi nhà được cắt bởi một mặt phẳng đi ngang qua cửa sổ. Nhờ thế mà biết được vị trí, kích thước của tường, cửa đi và vách ngăn.

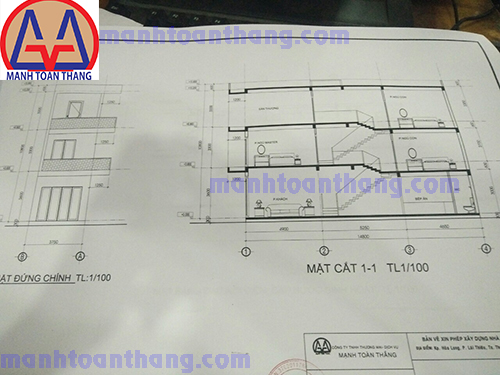

Mặt đứng:

- Thể hiện rõ hình chiếu vuông góc của ngôi nhà lên một mặt phẳng thẳng đứng. Qua đó thể hiện được hình dáng, sự cân đối và vẽ đẹp bề ngoài của ngôi nhà.

Hình cắt:

- Hình cắt được tạo bởi mặt phẳng cắt song song với một mặt đứng của ngôi nhà. Dùng để thể hiện kết cấu của các bộ thận ngôi nhà, kích thước của các tầng nhà.

* Mặt bằng đấu nối điện, cấp nước sinh hoạt

* Mặt bằng thoát nước mặt - thoát nước thải sinh hoạt

* Bản vẽ thiết kế hầm cầu

* Mặt bằng móng, đà kiềng

* Mặt cắt móng
